Galeria de Trabajos
Ingeniería de máquinas de producción
Servicio de diseño y construcción de máquinas a medida para la industria memetalmecánica, textil y alimenticia. También realizamos reingeniería de máquinas para automatizar y mejorar procesos existentes.
Linea automática de fosfatizado
Planta automática de fosfatizado y pintado de cuplas para pipping. La planta posee un sistema de manipulación a través de un carro que se desliza sobre las cubas. Mediante sensores y un PLC el carro va cargando y dando avance simultáneamente todas las cubas con piezas para pasar por todas las etapas del tratamiento. Al final del proceso hay una etapa de pintura que a través del giro de las cuplas y picos inyectores.
Caja selectora
Caja de transmisión con doble motor que selecciona el motor de giro o el motor de desmolde (alto torque) según el ciclo de la máquina.

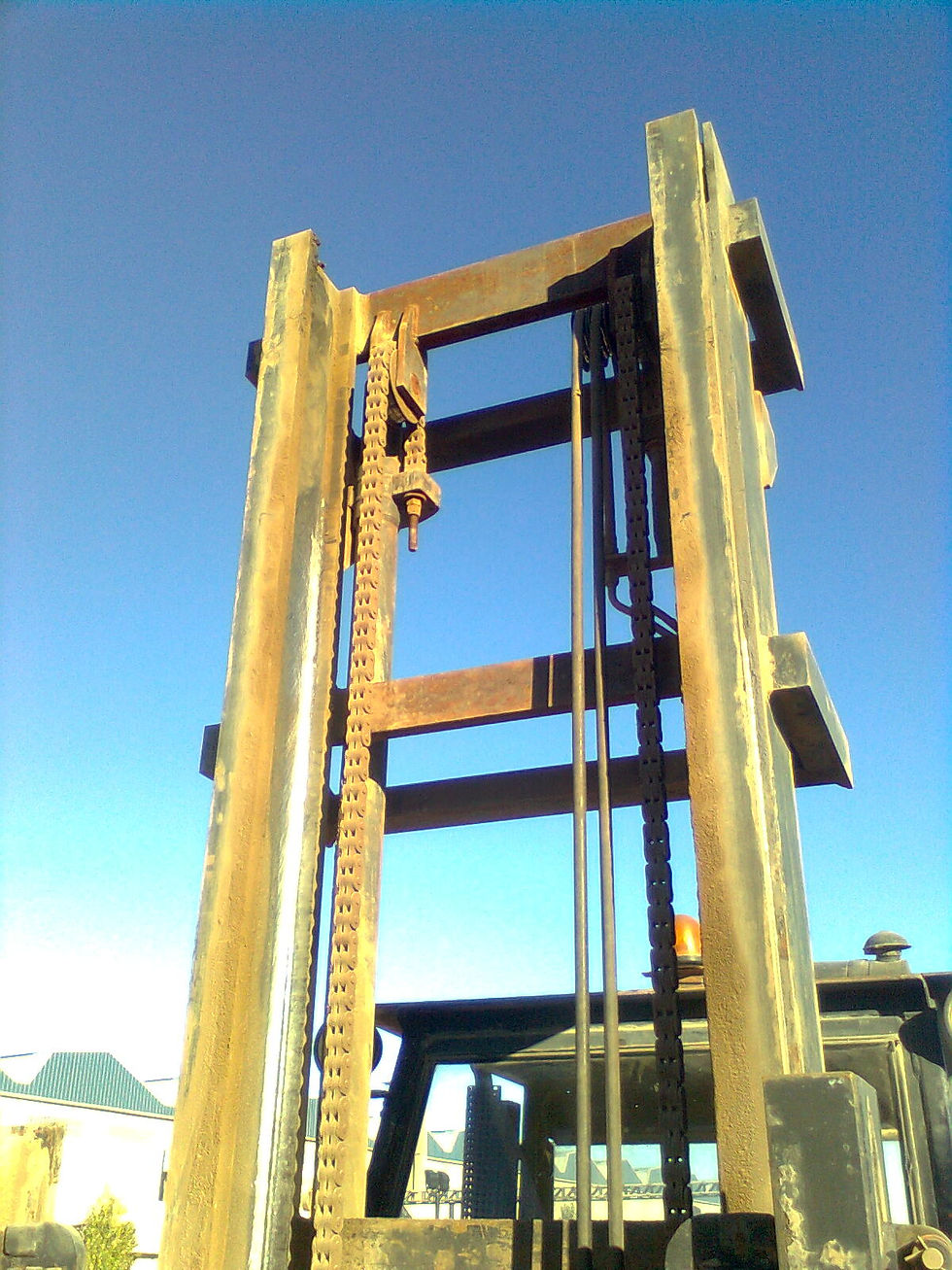

Torre telescópica para Autoelevador
Torre telescópica especial para autoelevadores Yale. Esta necesidad surge de las numerosas fallas por esfuerzos de flexión lateral que genera transportar cargas elevadas y descentradas del vehiculo, sobre un piso irregular.
Sistema de desmolde y extracción en máquinas conformadora de tubos de MC
Sistema de ciclo automático de despegue y la extracción del producto del molde (tubo de material compuesto), a través de varios mecanismos, censados y coordinados por PLC.
Plataforma de carga a sierra de corte.
Plataforma porta tubos que funciona como alimentador automatizado a la sierra de corte, para el corte de los tubos en la fabricación de cuplas. El avance de los rodillos está sincronizado con el ciclo de corte de la sierra automática. Opera a través de PLC.
Guia Chapa en línea de producción de tubos de acero
Módulo para la línea de conformado de tubos de acero con la función de evitar el desalineamiento de la chapa. La característica principal de este sistema es la robustez del sistema para soportar los elevados esfuerzos y desgaste que genera el avance de la chapa en la línea.
Dispositivos de fabricación
Dispositivos para asistir en operaciones de fabricación, montaje, y embalaje de productos. El objetivo en general es mejorar tiempos de producción, mejorar la estabilidad del proceso y cumplir con la calidad requerida.
Mecanizado múltiple para centro CNC
Dispositivo para realizar operaciones de fresado a multiples piezas. La característica principal es la robustez para soportar esfuerzos, manteniendo la tolerancia final del mecanizado y evitar vibraciones en el mecanizado y daños en la herramienta.
Dispositivos de perforado para grandes esfuerzos de corte
Existen casos de múltiples perforados de precisión en centros CNC en donde se debe combinar alta precisión y alta producción. En estos casos es necesario contar con un accesorio que permita la carga y descarga de la pieza sin poner a punto cada pieza, esto es complejo de lograr cuando se necesitan precisiones de mecanizado del orden de 0,05mm

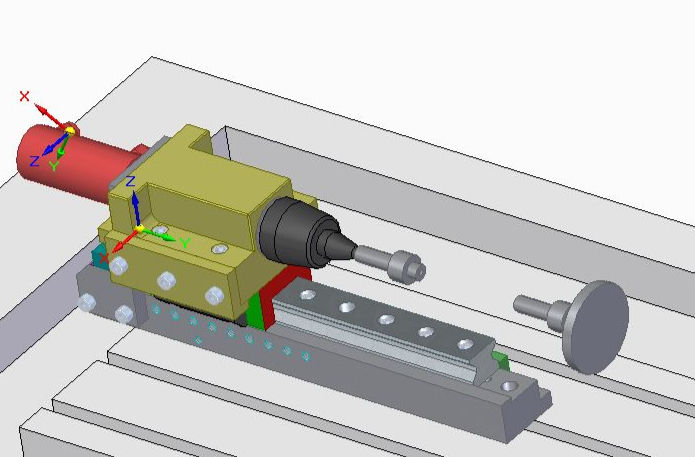

Contrapunta neumática
Accesorio para Centro de mecanizado CNC de cierre neumático, para montaje rápido de piezas sin perder la puesta a punto de producción.
Diamantador para rectificadora
Accesorio a una rectificadora universal para modificar el ángulo del filo de la piedra de rectificado y poder realizar rectificados con angulos variables. La precisión de dicho mecanismo es de 0,15º
Dispositivo de montaje rápido en plato divisor
Accesorio para montar en un plato divisor de un centro de mecanizado para poder cargar piezas y efectuar el estriado en el extremo sin tener que poner a punto cada pieza.
Soporte para armado
Dispositivo de línea de armado de productos, donde es necesario mantener la pieza rígidamente para ajustar y a su vez rotar la pieza 180º para volver a ajustar.
Movimiento de materiales
Diseñamos medios para carga y descarga de piezas. Esto abarca desde el cálculo y diseño para grandes cargas con puente grúa, hasta sistemas para piezas pequeñas como cintas transportadoras y manipulación con plumas.
Accesorio para carga de bobinas de chapa de 23 Tn con puente grua.
Estructura soldada para carga de bobinas de chapa de hasta 23 toneladas para uso con puente grua. Se analizó en detalle los puntos de mayor tensión por elementos finitos.
Plumas de izaje
Diseñamos plumas de izaje para cualquier aplicación. Se muestran algunos ejemplos.
Bancos de ensayo y medios de control de producto
Diseñamos sistemas para realizar ensayos a productos terminados, como bancos de ensayo, control de hermeticidad, ensayos de ciclado, etc. También diseñamos medios de control de componentes, como calibres funcionales, pasa-no pasa, por medición o comparación, etc.
Ciclador de resortes platillo
Dispositivo accionado por un motor eléctrico que a traves de un sistema de levas, realiza la compresión de un paquete de resortes platillo, logrando el ensayo de ciclado o fatiga. La carrera de compresión es regulable según el resorte a ensayar.
Control dimensional de mecanizado en linea de producción
Dispositivo para controlar la oscilación en el mecanizado de una ranura de una válvula. La tolerancia es de 0,05mm. El cuerpo de la válvula se monta sobre el eje y al girar el cuerpo, el comparador indica la oscilación de la ranura.
Ensayos para componentes hidráulicos
Bancos de ensayo para componentes hidráulicos.Según el ensayo a realizar, se diseña un diagrama del circuito hidráulico, la forma de montaje y conexión de la pieza a ensayar. Con estos datos se realiza el diseño completo de la estructura, los componentes hidráulicos y el tablero de adquisición de datos. Tenemos una extensa experiencia en esta especialidad.
Ensayo de válvula limitadora
Dispositivo para montaje rápido y ensayo de control de válvula para en línea de producción.
